Принципът и методът на използване на тестер за устойчивост на повърхността на чук

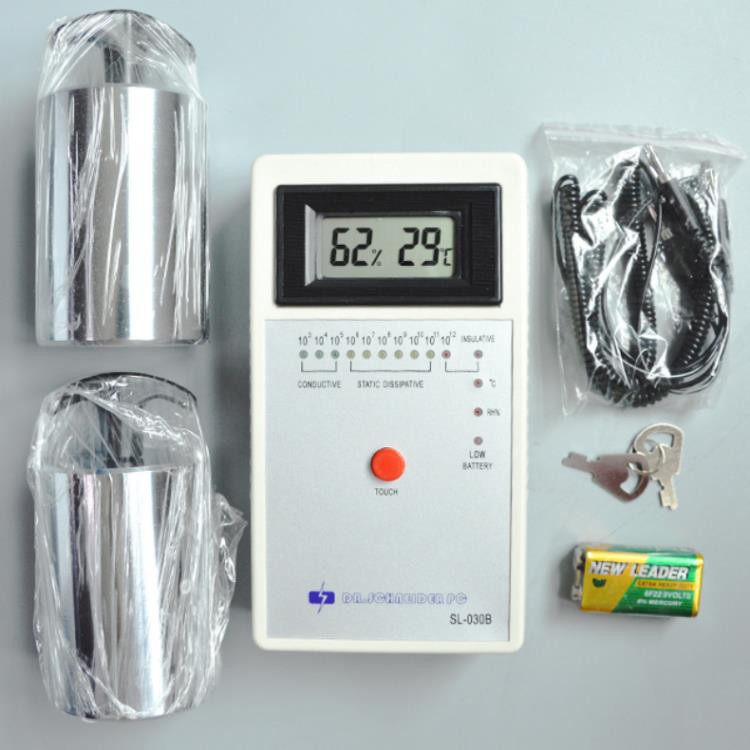

Тестерът за повърхностно съпротивление тип чук е малък, лек, нискоенергиен тестер за електростатично съпротивление, който може да измерва повърхностното съпротивление, повърхностното съпротивление, обемното съпротивление и съпротивлението на земята на обекти. Тестерът за повърхностно съпротивление с тежък чук има висока точност на измерване, бърза скорост и лесна употреба. Той е особено подходящ за използване в лаборатории и автоматични линии за откриване с високи изисквания. Новодобавената алармена функция за изключване, тоест алармата за отворена верига, може да бъде много променлива, за да се знае дали инструментът работи в нормално тестово състояние. Новодобавена алармена функция за изключване, а именно аларма за отворена верига. Тествайте, обхватът на теста е широк и полето на приложение не е ограничено.
Тестерът за повърхностно съпротивление тип чук измерва повърхностната устойчивост на антистатичните продукти, за да открие антистатичната способност на антистатичните продукти.
Преди измерване първо се уверете, че измерваната повърхност е чиста и без замърсявания.
1. Повърхностен импеданс: (SurfaceResistivity)
1. Метод на съпротивление на паралелна сонда (Метод на съпротивление на паралелна сонда)
Методът за измерване на импеданса на паралелната сонда е метод за измерване, който отговаря на стандарта EOS/ESD-S11.11-1993. Това е бърз метод за измерване на съпротивлението на плосък еднороден материал. Този метод е подходящ и за измерване на многослойни материали, но условията на температура и влажност по време на измерването трябва да бъдат отбелязани в отчета за импеданса.
A. Поставете глюкомера върху повърхността на обекта, който ще измервате.
B. Настройте превключвателя в желаната позиция на напрежението (10V или 100V)
C. Продължете да натискате бутона за измерване с натиск от около 5 паунда. По това време LCD екранът ще покаже измерения импеданс на повърхността, температурата и относителната влажност. Целият процес на измерване отнема около петнадесет секунди. ·Единицата за повърхностен импеданс е ома/□ ·Единицата за температура е тип удар ·Единицата за относителна влажност е процент При всяко измерване, след натискане на бутона за измерване, измервателният уред ACL-800 непрекъснато ще показва стойността на измерване на подстригването, около четиридесет след отпускането на бутона В рамките на пет секунди се показва последната измерена стойност.
2. Метод за съпротивление на концентричната пръстеновидна сонда (метод на съпротивление на сондата с концентричен пръстен) (метод за съпротивление на сондата с концентричен пръстен) Поставете свързващия щепсел в двата 3,5 мм жака на измервателния уред и свържете щепсела банан и сондата с концентричен пръстен (опция), свързани. След като поставите сондата върху повърхността на обекта, който ще се тества и натиснете бутона за около 15 секунди, тестерът за претеглено повърхностно съпротивление ще покаже правилната температура и относителна влажност на LCD екрана, а правилната стойност на повърхностното съпротивление ще бъде показана на LCD екрана. Умножете показанията по-горе по 10 и единицата е ом/□. Например: дисплеят на кристалния екран е 3,5×10 4 ома/□; действителната стойност на импеданса е 3,5×10 5 ома/□.
2. Измерване на повърхностно съпротивление (от точка до точка) (измерване на повърхностно съпротивление (RTT))
Този метод на измерване е в съответствие с изискванията за измерване на EOS/ESD-S4.1 за измерване на съпротивлението между две точки, независими от земята. Резултатите от измерването, получени чрез този метод на измерване и обработката на измервания обект, между две 5-килограмови сонди Разстоянието и другите фактори са свързани, следователно трябва да бъде избрана правилната процедура на измерване и тестът трябва да се извърши при необходимото измерване условия всеки път.
A. Поставете съединителния щепсел в двата 3,5 мм жака на измервателния уред и свържете банановия щепсел към двете 5-килограмови сонди.
B. Поставете двете сонди върху повърхността на обекта, който ще се измерва, в съответствие с процедурата за измерване.
C. Изберете необходимата стойност на напрежението (10 волта или 100 волта) за тестер за повърхностно съпротивление на тежестта
D. Натиснете ключа, докато се покаже избраната стойност на напрежението (10V или 100V), продължете да натискате превключвателя, докато измереното съпротивление (в ома), относителната влажност и температурата се покажат на LCD екрана.
3. Измерване на съпротивлението повърхност-земя (RTG) (измерване на съпротивлението повърхност-земя (RTG))
Този метод на измерване се използва за измерване на повърхностното съпротивление между точка на повърхността на обекта и друга точка на заземяване на повърхността. Методът на измерване отговаря на стандарта за измерване EOS/ESDS4.1.
A. Поставете единия край на двата проводника в двата 3,5 мм жака на часовника и след това свържете единия от тях към щипката за алигатор, а другия към 5-килограмова дискова сонда.
B. Свържете щипката тип алигатор към известна точка на заземяване и поставете дисковата сонда върху повърхността на обекта, който ще се измерва, в съответствие с изискванията за измерване.
C. Натиснете бутона за измерване на тестера за повърхностно съпротивление на тежкия чук, докато на дисплея се покажат съпротивлението (в ома), относителната влажност и температурата. Резултатите от измерването отговарят на стандартите за измерване EIA, EOS/ESD, ANSI, IEC-93, CECC, ASTM. За да се гарантират високопрецизни резултати от измерване при измерване на материали с висок импеданс, трябва да се внимава да не се припокриват двата проводника и да не се докосват с ръце сондата, проводника и изпитвания обект.
